YTL-PM系列数据传输和GPS定位模块

一.简介
YTL-PM 系列数据传输和定位模块是一种物联网无线数据终端,多功能 四频段GSM模块 850/900/1800/1900MHz集成了GSM和 GNSS(GPS+北斗)双系统在网络交互的同时,实现 GNSS 系统的快速精准定位同时模块内置了业界领先的 EPOTM 1) 技术大大减少了模块所需的定位时间;利用公用WCDMA/HSDPA/HSUPA网络为用户提供无线长距离数据传输功能。该产品采用高性 能的工业级 32 位通信处理器和工业级无线模块 ,以嵌入式实时操作系统为软件支撑平台,同时提供 USB 接口可直接连接电脑USB接口实现数据透明传输功能。
该产品已广泛应用于物联网产业链中的 M2M行业,如智能交通、智能家居、供应链自动化、工业自动化、智能建筑、石化等领域。
二.产品特点
■工业级应用设计
■支持北斗和 GPS 等导航系统定位,功能强大
■支持 TCP server 功能,支持 TCP client 功能
■支持数据上行和下行双向数据传输

■支持根据域名和 IP地址访问服务器
■内嵌标准的 TCP/IP 协议栈,支持透明传输
■支持 MQTT 代理服务器功能
■采用高性能工业级无线模块
■采用高性能工业级 32 位通信处理器
■支持低功耗模式,包括休眠模式和定时开关机模式
■采用金属外壳,保护等级 IP30。金属外壳和系统安全隔离,特别适合于工控现场应用
■宽电源输入(DC 5~35V)稳定可靠
■ 双WDT,软硬件看门狗设计,保证系统稳定
■采用完备的掉线重连机制,保证数据终端永远在线
■ 外置 USB 接口,可以直接连接电脑 USB 口,进行串口透传通讯
■SIM/UIM 卡接口内置 15KV ESD 保护
■电源接口内置反相保护和过压保护
■天线接口防雷保护(可选)标准易用
■智能型数据终端,上电即可进入数据传输状态

■方便的系统配置和维护接口
三.应用场景

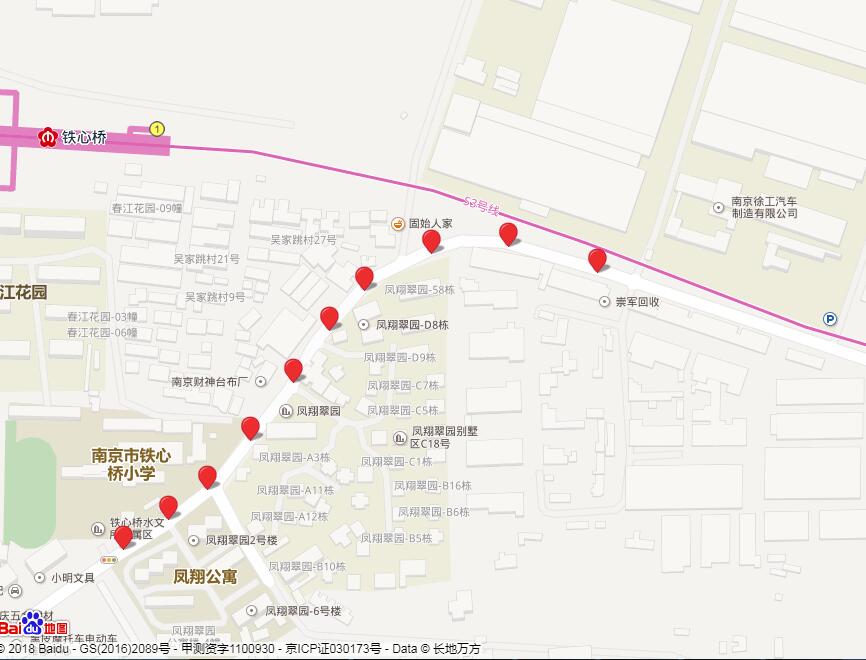

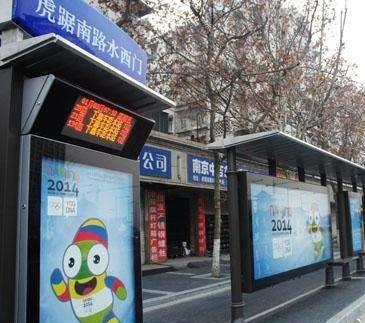

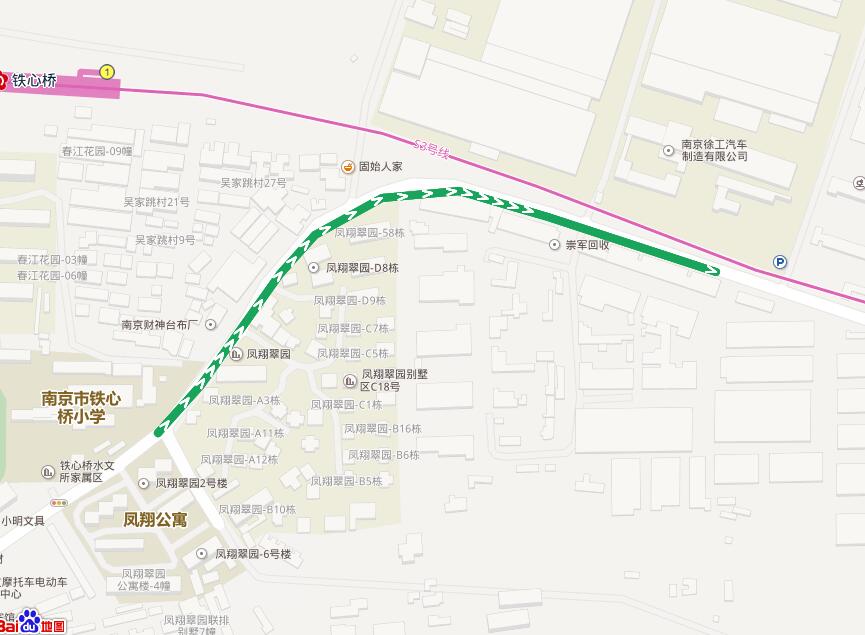

1.公交报站系统
将公交汽车的GPS 数据,实时发送至后台服务器。
通过4G的无线网络,能够向下兼容3G/2G,高精度的GPS模块,使用伪差分算法,
结合基站定位等方式,能够准确定位公交汽车所在位置,定位精度小于1米,内部
使用ARM级高性能处理芯片,及时准确地将GPS.车速等数据,返回给后台服务器,
实现1s一组的数据刷新,保障数据传输的稳定性和实时性。
2.公交及特种车辆优先出行系统
用途 :
■精准预测公交车的到站时间和位置
■可实现 24h、全区域范围内的车道级定位
■系统定位精度小于1m,信息更新 1 次/s
■通过下行数据,控制沿途交通信号灯

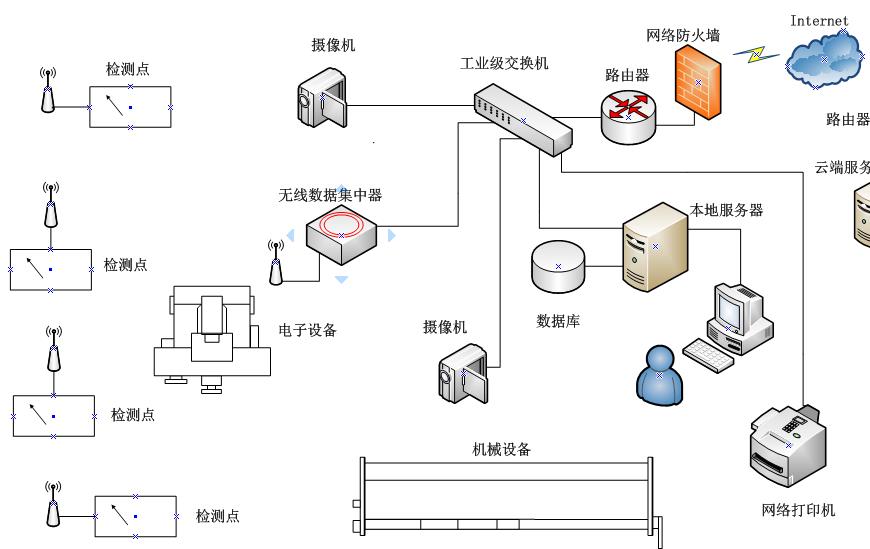

3.工业在线监测系统

用途 :
■无线数据集中器
■MQTT 代理服务器
■远程数据传输

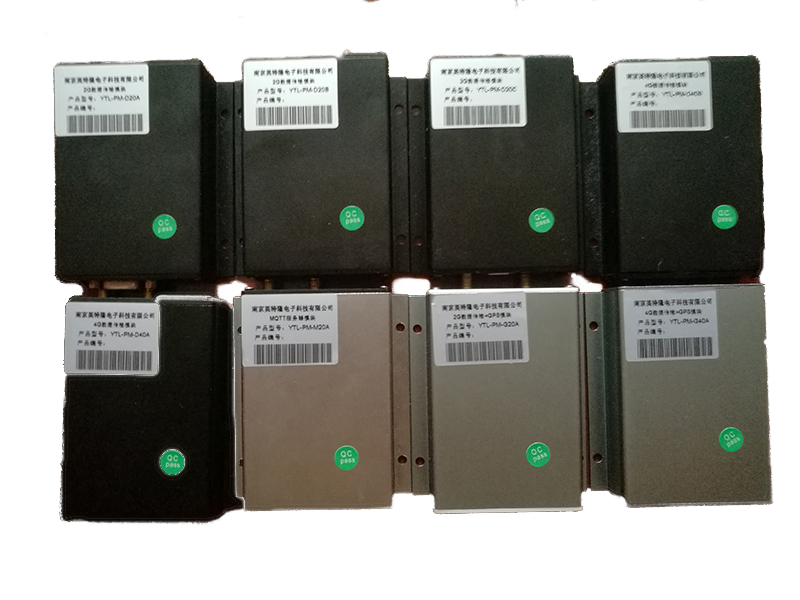

四.产品分类
英特隆YTL-PM系列产品,按照通讯网络分4G模块和2G模块;
按照产品功能分GPS定位模块.DTU数传模块.MQTT服务器;
按照通讯协议分通用模块(透传)和定制模块;
按照通讯接口方式分串口模块(232/485).网口模块.无线模块。
详见《英特隆GPS定位和DTU选型手册》,对产品的功能定义和产品分类,本公司拥有最终解释权。

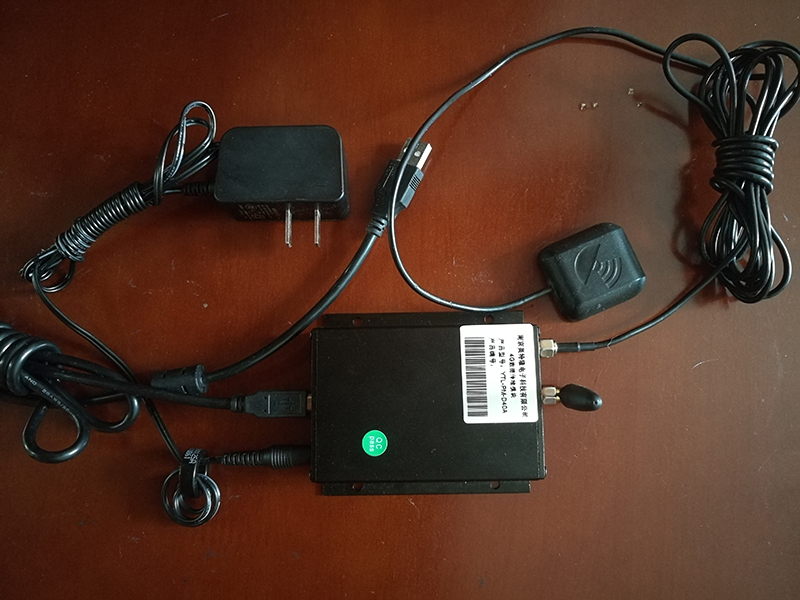

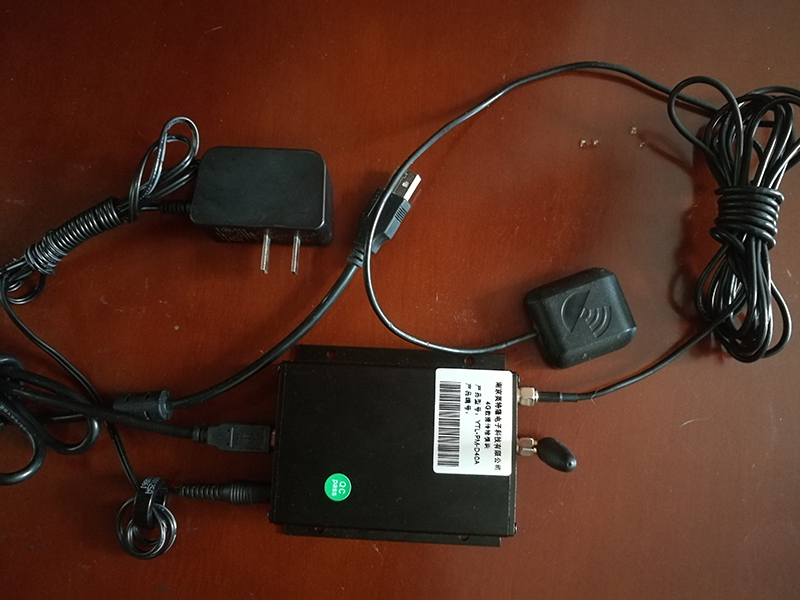

4G数据传输模块

YTL_PM_D40A

4G数据传输模块

YTL_PM_D40A

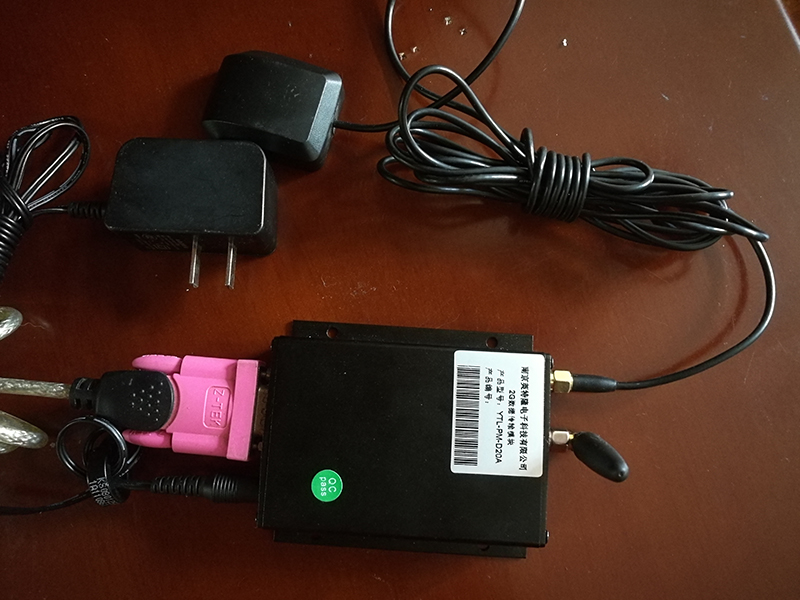

2G数据传输模块

YTL_PM_D20A

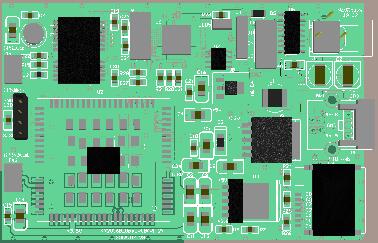

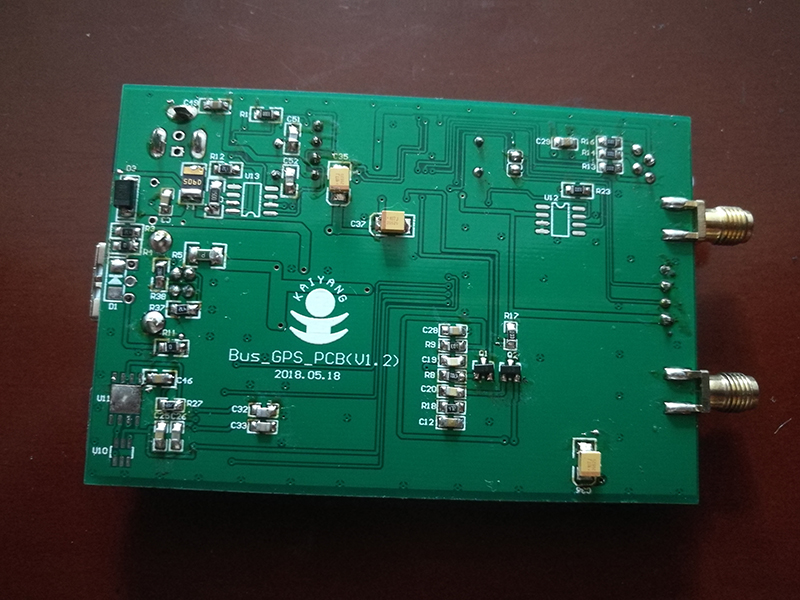

模块PCB背面

GPS和DTU模块

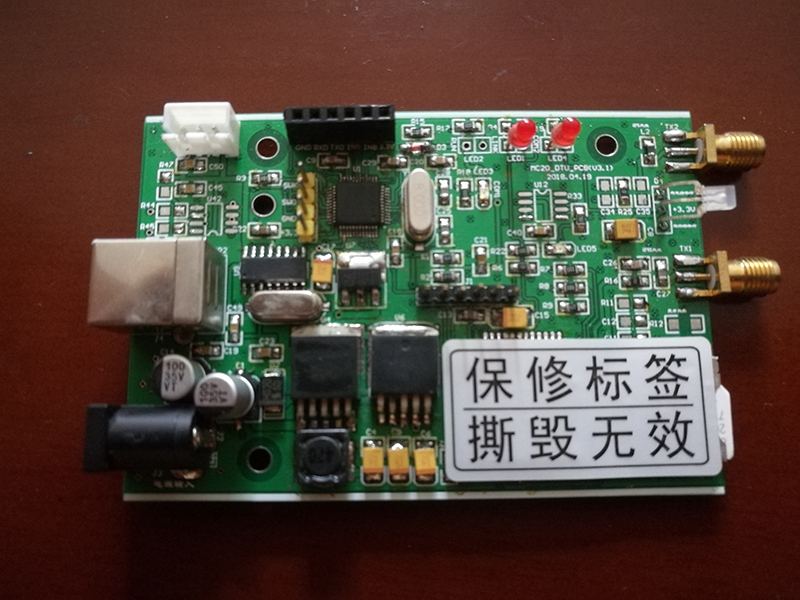

模块PCB正面

GPS和DTU模块

GPS和DTU模块

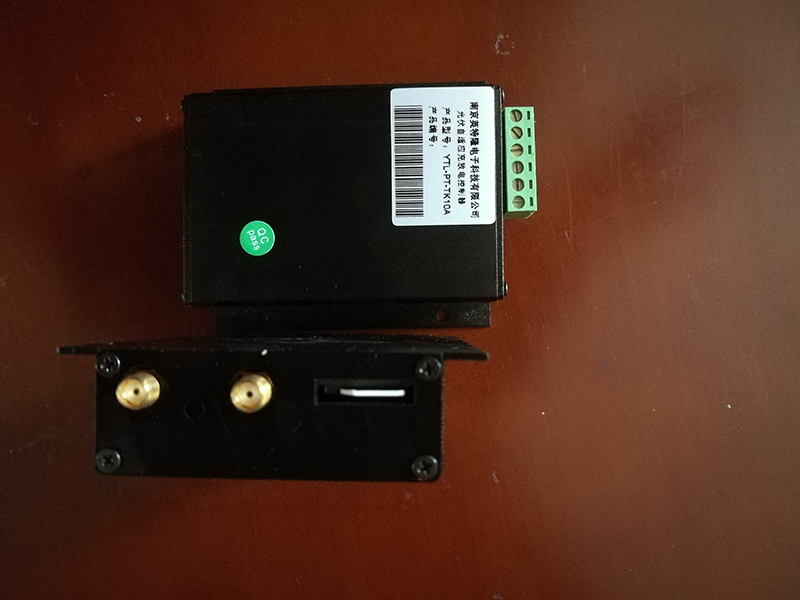

模块图片

GPS和DTU模块

光伏供电
